繪制五金沖壓件模具圖時應做到的事

來源： 滄州浚鼎機械制造有限公司 日期：2021-04-09 08:12:15 點擊：2412 屬于：行業動態

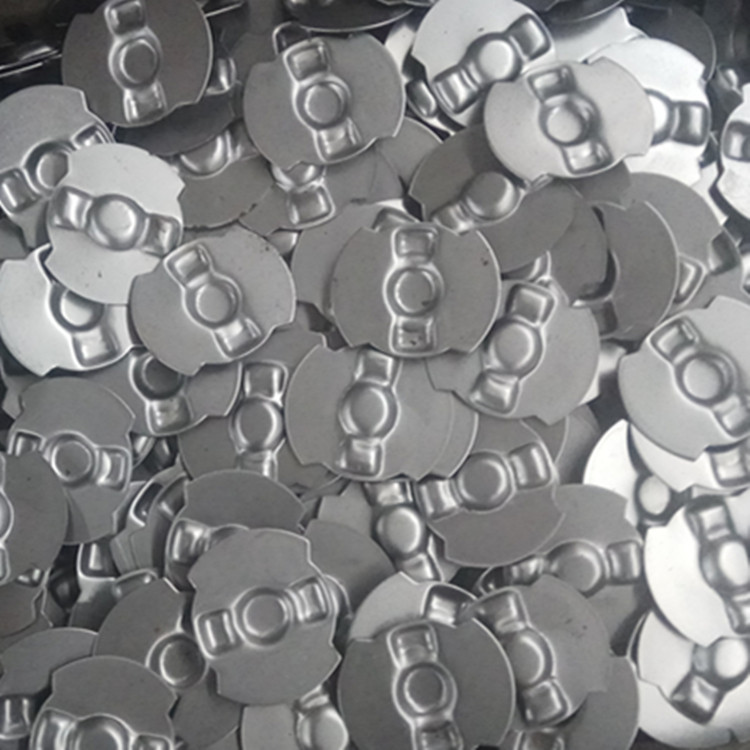

五金沖壓件模具設計人員，依據沖壓件的充分工藝性分析及有關的工藝計算，即可對模具的總體結構及其尺寸進行設計，根據這些設計繪制出模具的總裝圖和零件圖。
模具圖的繪制包括：總裝圖、模板圖及模具零件圖、標準件圖。下面來就來說下在繪制模具圖時應符合哪些要求。
1.先來說下總裝圖在總裝圖中，主視圖和俯視圖應能清楚反映各零部件之間的裝配關系以及固定連接方式，并標注模具的平面尺寸和閉合高度尺寸。還應在圖紙右上角繪出排樣圖或工序圖，在圖紙右下角繪出標題欄及明細表。必要時還需寫出技術要求及對模具的裝配、維修、操作等有關說明；
2.模具圖的繪制須嚴格遵守圖層和線型，線色的規定執行。模板圖上須仔細標明模板材料，模板厚度、熱處理工藝及要求硬度、模板精度要求及其他技術要求；零件圖上須仔細標明零件材料、零件尺寸、零件件數、零件熱處理工藝及要求硬度、零件加工工藝方法等信息。
3.模具外購零件屬標準件的，按標準件型號寫采購申請單，如不屬標準件，則詳細出具零件圖，提供給供貨方。所有圖紙要求圖面清晰，尺寸明了，表達準確，排列整齊模具圖紙使用統一的圖框。
4.沖壓件模具圖繪制完成后必須進行校核。這是設計工作中不可缺少的一步，任何一個模具設計者，都很難保證設計的圖紙無任何差錯，尤其是對剛開始從事模具設計的人員來說更是如此。
